フロントウィンカー LED化(ポジション付)

『特殊なC接点リレー』とは「延滞1Cリレー」というもので、
動作信号が入力され、切れると数秒後に接点が元の位置に戻る、ってものです。
(本来は、逆の使い方をすることが多いとは思いますが。)





ちなみに、入手先は、リンクにも貼ってある、


@開発人fuji(PTPサーヴィス)


というところで、

『延滞1Cリレー10A (型番 R2S−10A)』

という物です。
ちなみに、延滞時間の設定により、数種類ありますが、「約2秒」か「約5秒」がいいと思います。




ボクが買った頃は、まだ販売されてなかったので、
『ウインカーポジション用延滞リレー(5A)』を使ったのですが、物としては さほど変わりないと思います。
(たぶん、前者のほうが、性能が上だと・・・。)

なお、左右のウィンカーユニットごとに取り付けるので、2個必要になります。

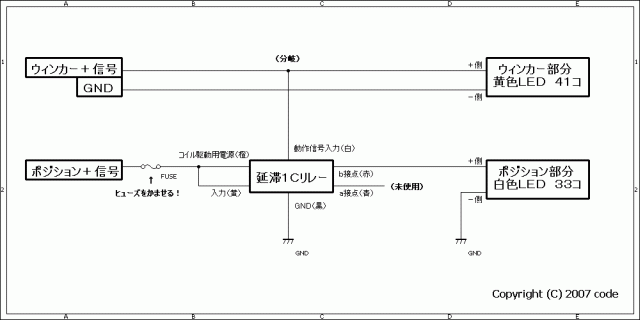

ちなみに、下記が回路図となります。
(一応、「延滞1Cリレー」用に訂正してあります。)





なお、リレーの前のヒューズを噛まして理由は、「異常電流の際、回路の保護」と
「車検等の理由で、ポジション機能をキャンセルするため(ヒューズを抜くことにより)」です。
